颜色测量

模块原理

颜色测量模块是通过输入彩色图像，计算图像ROI区域在指定颜色空间下的三通道均值、最大值、最小值、标准差和直方图等数据。颜色空间包含RGB颜色空间、HSV颜色空间和HSI颜色空间。

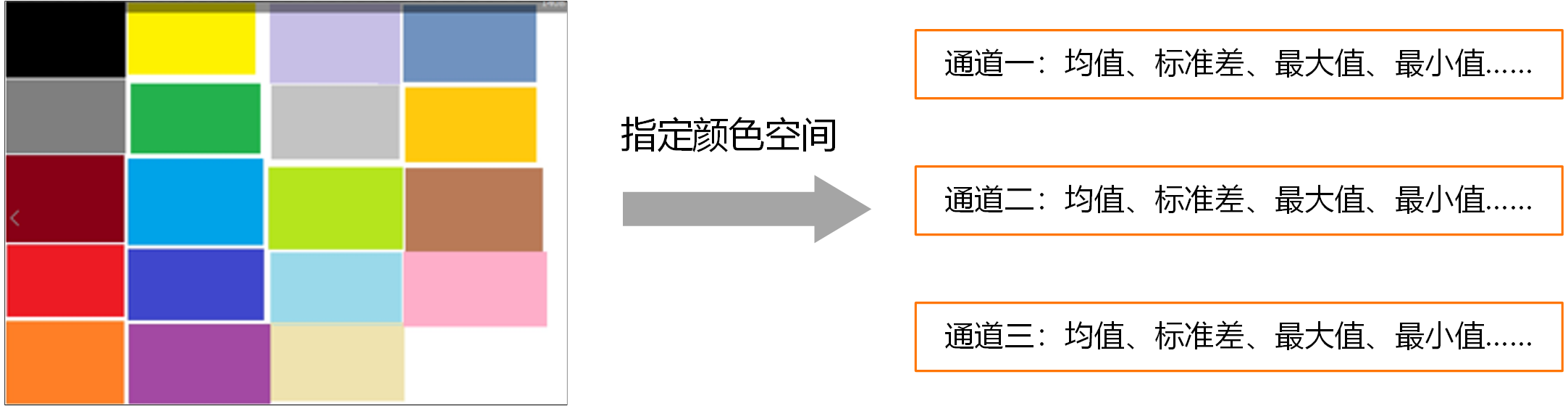

图 1 颜色测量模块功能示意图

使用方法

颜色测量模块一般用于检测输出当前图像的RGB值，再与设定的值进行比较以判断结果。

颜色测量模块需要输入彩色图像（比如：图像源模块设置为输出RGB图像），后续一般可以搭配逻辑模块，可用于结果的判断和比较。

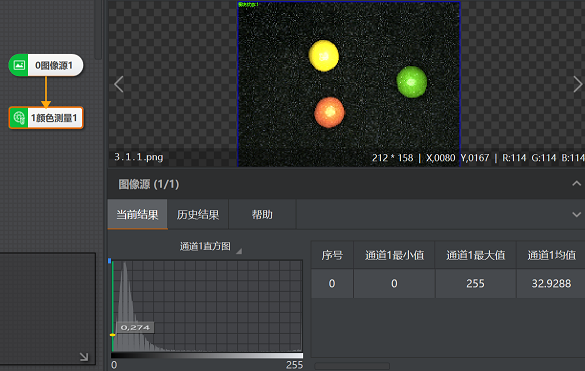

图 2 颜色测量示例效果图

参数配置

以下仅介绍该模块的运行参数详情。通过配置运行参数，可定义当前模块如何处理输入的数据。

颜色空间

支持RGB、HSV、HSI三种颜色空间，具体介绍请见颜色处理章节。

模块结果

该模块的模块结果介绍请见颜色测量。
