Box过滤

模块原理

Box过滤模块基于输入的掩膜二值图，可将与掩膜图像比较后，重叠率低于设定值的Box区域过滤掉。

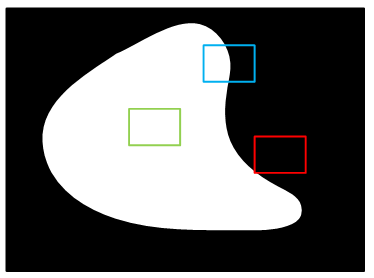

假设模块输入如下图所示的二值图像，其中3种不同颜色的矩形框表示3个输入的Box。模块先计算每个Box中像素值为255（代表白色）的像素个数N，若N与Box区域的比例小于设置的重叠率，则过滤；否则不过滤掉该Box区域。

若重叠率设置为0.1，则绿色和蓝色的Box保留，红色的Box会被过滤。

使用方法

该模块推荐放在多标签筛选模块后使用。

参数配置

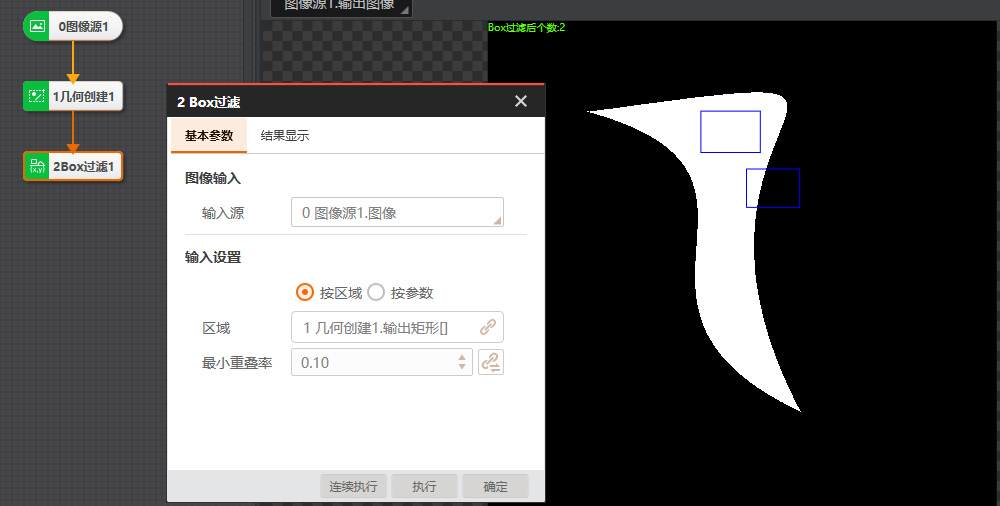

根据区域或参数的方式订阅Box区域，并设置最小重叠率参数即可。重叠率为二值图的Box区域内像素值为255的像素数 / 整个Box区域的像素数。

模块结果

该模块的模块结果介绍请见Box过滤。
